芯碁微裝（688630.SH）赴港上市：AI浪潮下的「光刻孤品」？

作為全球最大的PCB直接成像設備供應商，芯碁微裝（688630.SH）近日再次向港交所遞交上市申請，計劃實現「A＋H」兩地上市。這家已在科創板上市近五年的企業，擬通過港股融資增強研發能力、擴大產能、策略性投資或收購、擴大全球銷售業務及拓展海外銷售與服務網絡，以及補充營運資金。

從財務數據看，芯碁微裝2025年營收達14.08億元（單位人民幣，下同），同比增長47.61%；歸母淨利潤2.9億元，同比大增80.42%。然而，在這份亮眼成績單背後，公司也面臨著現金周期長達351天的挑戰，這或成為其赴港上市的重要推手。

技術辨析：PCB與IC，直寫光刻與掩模光刻

要理解芯碁微裝的業務價值，首先需要釐清兩個關鍵概念：印製電路板（PCB）與集成電路（IC）的區別，以及直寫光刻與掩模光刻的技術分野。

印製電路板（PCB）與集成電路（IC）是電子產業的兩大核心部件，但功能迥異。集成電路（芯片）是執行運算功能的「大腦」，通過蝕刻電路於半導體晶圓實現；印製電路板（PCB）則是承載芯片、連接電路的「骨架」，為電子元器件提供物理支撐和電氣連接。兩者在製造工藝和精度要求上存在本質差異，對應著不同的光刻設備市場。

直寫光刻與掩模光刻是兩種核心技術路線。掩模光刻類似「膠片沖洗」，需先製作掩模版（光罩），再將圖案投射到基板上，適合大批量生產；直寫光刻則像「打印機」，將電路圖案直接寫在基板上，無需掩模版，具備成本更低、效率更高、換線靈活的優勢。

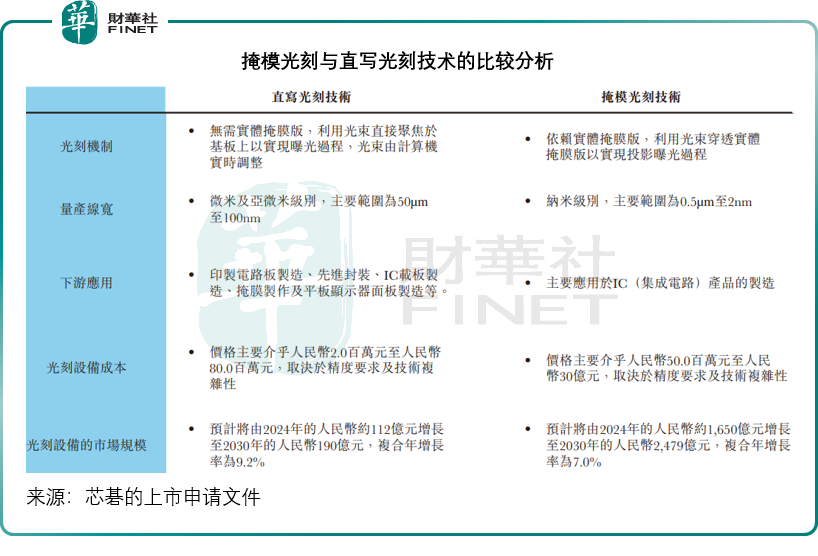

見下表，掩模光刻主要應用於IC的製造，價格介於5000萬元至30億元之間，到2030年市場規模或達2,479億元；而直寫光刻主要應用於PCB製造、先進封裝、IC載板製造、掩膜製作及平板顯示器面板製造等，價格介於200萬元至8,000萬元之間，到2030年市場規模或有190億元。

芯碁微裝專注於直寫光刻技術，以直寫光刻為技術核心，產品覆蓋PCB、IC載板、先進封裝、掩模版製版等場景，或是全球唯一實現全場景商業化覆蓋的企業。

AI浪潮：直寫光刻的「意外」機遇

AI服務器的爆發，意外地為直寫光刻打開了新的增長空間。隨著英偉達（NVDA.US）、AMD（AMD.US）等巨頭推動AI芯片向CoWoS-L、SoW等2.5D/3D封裝技術演進，封裝基板尺寸不斷增大，線路密度持續提升。傳統掩模光刻在大尺寸基板上的成本急劇上升，而直寫光刻的「無掩膜」優勢被放大。

芯碁微裝的WLP2000晶圓級封裝直寫光刻設備正是為此而生，該設備已實現2μm L/S分辨率，而據安徽上市公司協會公眾號，其WLP系列產品已助力多家先進封裝頭部廠商實現類CoWoS-L產品的量產，並預計於2026年下半年進入量產爬坡階段。2026年1月，公司宣布WLP系列產品在手訂單突破1億元。

芯碁微裝的護城河

芯碁微裝的最大亮點，在於其全球唯一商業化覆蓋全應用場景的能力。根據該公司聘請灼識諮詢調研的數據，2024年芯碁微裝以15.0%的市場份額位居全球PCB直接成像設備供應商首位，超越大日本科研（DNK）、牛尾電機（USHIO）、源卓微納、大族數控（301200.SZ）等國內外巨頭。更關鍵的是，它或是全球唯一一家產品同時覆蓋以下四大領域的公司：PCB直接成像（核心基本盤）、IC載板（高增長賽道）、先進封裝（AI驅動的新引擎）及掩膜版製造（高技術壁壘）。

這種全場景覆蓋能力，源於其八大核心技術體系，包括光源及曝光引擎、精密工件臺、對準對焦、數據鏈路等。

該公司合肥生產基地一期產能利用率高達176.1%（2025年實際產量581台，設計產能330台），二期已於2025年9月試運營，進一步釋放產能。截至2025年12月31日，二期已生產48條自動化生產線以支持96台LDI設備。

其客戶覆蓋全球十大PCB製造商、百強PCB製造商七成，核心客戶或包括鵬鼎控股（003709.SZ）、勝宏科技（300476.SZ）、生益電子（688183.SH）、京東方精電、日東電工等，綁定下遊頭部資源。2025年1-2月分別出貨65台和68台設備，持續把握AI服務器等高增長領域需求，其WLP2000晶圓級封裝直寫光刻設備持續獲得來自主要客戶的重複訂單和出貨。

財務畫像：高增長下的資金周轉問題

2023-2025年，芯碁微裝營收從8.29億元增至14.08億元，年複合增幅約30.32%，其中2025年收入增幅為47.61%；淨利潤從1.79億元增至2.90億元，年複合增幅約27.28%，2025年同比增長80.42%，2025年利潤率顯然明顯改善，或受益於高端 PCB 設備訂單與泛半導體業務放量。

分業務看，2025年PCB直接成像設備收入10.80億元（同比增長39.73%），半導體直寫光刻設備收入2.33億元，同比大增112.50%，產品結構優化；總銷量從2023年的334台增至536台，平均售價從233萬元升至245萬元，單價提升。

但是，芯碁微裝面臨的財務矛盾是電子製造設備行業的長周轉期，具體表現為：存貨和應收賬款周期長，應付賬款周期相對較短。

高端半導體設備生產周期或約90-120天，交付後驗收通常又需要1-3個月，其2025年末的存貨為7.71億元，周轉天數287.2天；而應收賬款一般提供6-12個月信貸期，部分主要客戶甚至延長至24個月，其2025年末的應收賬款及應收票據淨額或為10.97億元，周轉天數為275.2天；受行業慣例與供應商議價能力影響，付款週期顯著短於應收與存貨周期，進一步加劇資金占用。其2025年的應付賬款及應付票據周轉天數為211.2天。

這意味著，從支付採購款到收回銷售款，需要接近一年時間。

大量營運資金被存貨與應收賬款占用，致使該公司2023年、2024年經營活動現金流量為淨流出，直至2025年才實現正向經營現金流9,186萬元。

儘管如此，該公司的財務狀況還是較為穩固，於2025年末，其流動比率高達3.33倍，而槓桿率僅1.35倍。

風險與挑戰：小市場的天花板與客戶集中度

儘管AI故事動人，投資者仍需警惕兩大風險：PCB市場容量有限及客戶集中度上升。

全球PCB直接成像設備的市場規模預計到2030年僅增至67億元人民幣，即便芯碁微裝在LDI細分領域做到全球第一，其天花板依然可見。該公司或須依靠半導體直寫光刻設備（2030年市場規模或為190億元）的快速放量，才能打開成長空間，而在這一市場，應用材料（AMAT.US）山特維克等五大供應商占據74.3%的市場份額，芯碁僅占1.5%。

另外，其申請文件顯示，2025年公司前五大客戶銷售額占比達41.6%，較往年顯著提升。過度依賴少數大客戶，一旦下遊行業景氣度下滑或客戶切換供應商，將對公司業績造成重大衝擊。

結語

綜合來看，芯碁微裝作為全球PCB直接成像設備龍頭，正借AI東風向半導體領域拓展。赴港上市若成功，將為其全球化戰略和產能擴張提供支撐。但如何突破行業天花板，提升營運效率，將是公司長期健康發展的關鍵。
